Stralingshoek roodlicht paneel: wat 30 of 60 graden betekent
De stralingshoek roodlicht paneel is de hoek waarbinnen een led zijn licht uitstuurt, en dat getal bepaalt of het gebundeld of gespreid op je huid aankomt. Een led van 30 graden bundelt het vermogen op een klein vlak en geeft dus een hoge intensiteit vlakbij, een led van 60 of 120 graden spreidt hetzelfde vermogen over een veel groter vlak. Er komt geen licht bij, het wordt alleen anders verdeeld. Wie de hoek kent, weet ook op welke afstand een lichaamsdeel binnen het oplichtende vlak valt.
Hieronder staat wat de stralingshoek meet, hoe je zelf uitrekent hoe breed de lichtvlek op jouw afstand wordt, en waarom het bestraalde oppervlak sneller groeit dan de breedte. Daarna volgt waarom een paneel anders uitpakt dan een losse led, wat lenzen eraan veranderen, en een stappenplan met drie doorgerekende tabellen.
Wat de stralingshoek precies is
De stralingshoek, ook bundelhoek of beam angle genoemd, is een afspraak over waar je de rand van een lichtbundel legt. Een led straalt niet met een scherpe rand: de intensiteit is het hoogst recht vooruit en zakt geleidelijk naar de zijkant. De grens ligt waar de intensiteit is teruggelopen tot de helft van de piek in het midden.
De stralingshoek is de volledige hoek tussen die twee halfwaardepunten, vandaar de naam halfwaardehoek. Staat er 60 graden, dan is de intensiteit op 30 graden naar links en naar rechts nog precies de helft van wat je recht voor de led meet. Buiten die kegel houdt het licht niet op, het zakt alleen verder weg, dus het vlak dat je ziet oplichten is groter dan wat de formule teruggeeft.
De stralingshoek zegt niets over golflengte en niets over totaal vermogen. Twee leds van 660 nm, een met 30 en een met 120 graden, geven evenveel optisch vermogen af.
De ruil tussen intensiteit en dekking
De kern past in een zin: de hoek verdeelt licht, hij maakt het niet. Een smallere hoek concentreert hetzelfde optische vermogen op een kleiner vlak, dus hogere intensiteit maar minder dekking, en een bredere hoek doet het omgekeerde.
Dat maakt de hoek een ontwerpkeuze en geen kwaliteitskenmerk. Voor een gezicht of een knie werkt smal, voor een hele rug of twee mensen tegelijk is breed logischer. Hoe je de getallen in mW/cm2 leest, staat in het artikel over stralingsintensiteit bij roodlicht panelen. Let er wel op dat een verwarmingspaneel helemaal geen stralingshoek heeft; het verschil tussen die twee soorten paneel staat in infrarood paneel of roodlicht paneel.
De stralingshoek voegt geen licht toe, hij bepaalt alleen over hoeveel huid hetzelfde licht wordt uitgesmeerd.
Zelf narekenen hoe breed de vlek wordt
Je hebt geen meetapparatuur nodig, een rechthoekige driehoek is genoeg:
diameter van de lichtvlek = 2 x afstand x tangens van de halve stralingshoek
Bij 30 graden is tan(15 graden) ongeveer 0,268, bij 60 graden tan(30 graden) ongeveer 0,577, bij 90 graden tan(45 graden) precies 1,0 en bij 120 graden tan(60 graden) ongeveer 1,732. Op 30 cm van een led van 60 graden is de vlek dus 2 x 30 x 0,577 = 34,6 cm. Bij 30 graden wordt dat 2 x 30 x 0,268 = 16,1 cm en bij 120 graden 2 x 30 x 1,732 = 103,9 cm. Van 16 naar 104 cm, alleen door de hoek.
Tabel 1: vlekdiameter in cm
| Stralingshoek | 10 cm | 20 cm | 30 cm | 40 cm | 60 cm |
|---|---|---|---|---|---|
| 30 graden | 5,4 cm | 10,7 cm | 16,1 cm | 21,4 cm | 32,2 cm |
| 60 graden | 11,5 cm | 23,1 cm | 34,6 cm | 46,2 cm | 69,3 cm |
| 90 graden | 20,0 cm | 40,0 cm | 60,0 cm | 80,0 cm | 120,0 cm |
| 120 graden | 34,6 cm | 69,3 cm | 103,9 cm | 138,6 cm | 207,8 cm |
Dit zijn rekenvoorbeelden met de formule voor een enkele led, geen productspecificaties. De werkelijke vlek van een paneel wijkt hiervan af.
De vlek groeit recht evenredig met de afstand: twee keer zo ver is twee keer zo breed. Over afstand en sessieduur gaat het artikel over hoe ver en hoe lang.
Het oppervlak groeit sneller dan de breedte
Hier gaat de intuitie mis. De breedte groeit lineair, de oppervlakte niet: die schaalt met het kwadraat van de diameter, dus een dubbel zo brede vlek heeft vier keer zoveel oppervlak. Dezelfde lichtstroom valt over vier keer zoveel huid en de intensiteit per vierkante centimeter zakt naar een kwart.
Van 60 naar 120 graden wordt de vlek drie keer zo breed (1,732 gedeeld door 0,577 is ongeveer 3,0) en negen keer zo groot in oppervlak, dus daalt de intensiteit naar grofweg een negende. Van 60 naar 30 graden geeft een diameter van 0,46, een oppervlak van 0,22 en een intensiteit van ruwweg 4,6 keer.
Tabel 2: oppervlak en intensiteit op vaste afstand
| Stralingshoek | tan(halve hoek) | Relatieve diameter | Relatief oppervlak | Relatieve intensiteit |
|---|---|---|---|---|
| 30 graden | 0,268 | 0,46 | 0,22 | 4,6 |
| 60 graden (referentie) | 0,577 | 1,00 | 1,00 | 1,0 |
| 90 graden | 1,000 | 1,73 | 3,00 | 0,33 |
| 120 graden | 1,732 | 3,00 | 9,00 | 0,11 |
Ook dit zijn rekenvoorbeelden bij gelijke afstand en gelijk optisch vermogen, geen productspecificaties. De verdeling binnen de kegel is niet volkomen vlak.
Deze kwadratische regel staat los van de afstandswet, die zegt dat de intensiteit ook al afneemt met het kwadraat van de afstand. Beide effecten werken door elkaar heen.
Een paneel is geen enkele led

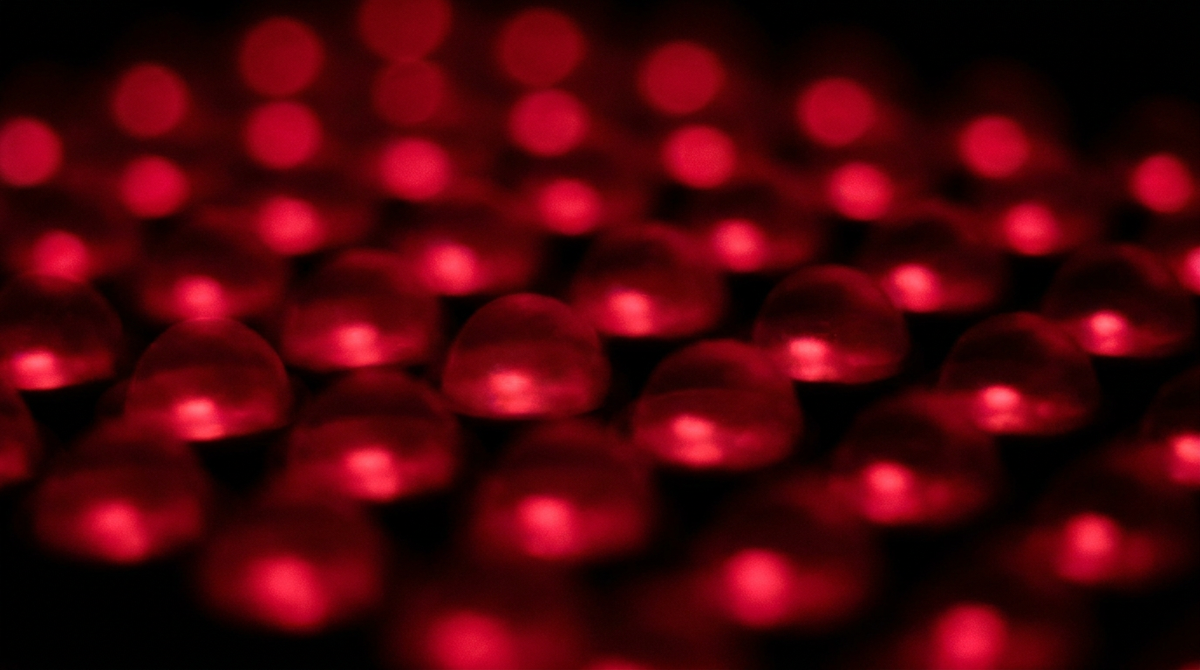

Alles hierboven geldt voor een losse led. Een paneel is een raster van tientallen tot honderden leds waarvan de kegels elkaar overlappen. Vlak voor een groot paneel telt op elk punt van je huid de bijdrage van tientallen buren mee, dus je krijgt de som van al die kegels.
De dekking dicht bij een groot paneel is daardoor gelijkmatiger dan de hoek van een losse led doet vermoeden. Aan de randen valt de intensiteit terug, want daar overlappen minder kegels. Verder weg gedraagt het paneel zich meer als een enkele bron, en dan bepaalt de hoek van de losse leds wel de omvang van het vlak.
Hoe het raster, de driver en de koeling samenwerken staat in wat er in een roodlicht paneel zit. Led-types kunnen bovendien verschillende bundelhoeken hebben; zie zeven golflengtes in een roodlicht paneel.
Waarom een smalle hoek goed staat in de specificaties
Wie een indrukwekkend getal in mW/cm2 wil publiceren, heeft een simpele knop: kies leds met een smallere stralingshoek. Zonder een watt extra verdubbelt of verviervoudigt de piekintensiteit, omdat hetzelfde licht op minder oppervlak valt.
Wat je inlevert staat zelden in dezelfde brochure: het belichte vlak wordt kleiner en je moet verder weg om een heel lichaamsdeel binnen de kegel te krijgen, waarmee de winst grotendeels verdwijnt. Een intensiteitsgetal zonder afstand en zonder hoek is dus betekenisloos. De set om panelen te vergelijken staat in de checklist met tien specificaties.
- Piekwaarde zonder afstand. Op 5 cm haalt bijna elk paneel een hoog getal.
- Piekwaarde zonder vlekgrootte. Een waarde die alleen in een cirkel van tien centimeter geldt, is voor een rug nutteloos.
- Hoek die ontbreekt. Zonder stralingshoek kun je een intensiteitsclaim niet plaatsen.
- Lens versus led. Zit er optiek op, dan telt de hoek van de lens.
- Randen meerekenen. De buitenste centimeters leveren minder dan het midden.
- Golflengtes optellen. Een totaalgetal over alle golflengtes zegt weinig over een enkele.
Lenzen en reflectorkapjes
Niet elke led straalt zijn eigen fabriekshoek uit. Veel panelen hebben secundaire optiek: kleine lensjes of reflectorkapjes die het licht buigen of weerkaatsen. Daarmee kan de effectieve hoek flink afwijken van de kale led.
De hoofdregel is dat de lens de led overruled: zit er een lens van 30 graden op een led die van zichzelf 120 graden straalt, dan verlaat een bundel van ongeveer 30 graden het paneel. Verbreden kan maar tot op zekere hoogte, en optiek is niet gratis. Vraag dus naar de effectieve hoek na optiek, niet naar het datablad van de losse led.
Wat wij wel en niet over de Luxyor panelen publiceren
De gemeten stralingshoek van de leds in de Luxyor panelen staat niet in de openbare specificaties. Wij noemen daarom geen getal voor de Lumi 110 of de Lumi 700: een waarde noemen die niet gemeten en niet gepubliceerd is, geeft een schijnzekerheid. Wil je hem toch weten, vraag hem dan op bij de klantenservice.
Wat wel gedocumenteerd is, zijn afmetingen, gewicht en golflengtes. De Lumi 110 meet 31 bij 22 bij 6 cm en weegt 2,5 kg, de Lumi 700 meet 91 bij 30 bij 6 cm en weegt 8,5 kg. Beide werken met 630 en 660 nm rood, 810 tot 940 nm nabij-infrarood en 480 nm blauw. Zie de Lumi 110 technisch uitgelegd en de Lumi 700 technisch uitgelegd.
Welke hoek past bij welk gebruik
Wat je nodig hebt hangt af van het vlak dat je wilt belichten en de afstand waarop je zit. De tabel koppelt vier situaties aan een vlekgrootte en een hoek.
Tabel 3: hoek per situatie
| Situatie | Gewenste vlekdiameter | Gangbare afstand | Passende hoek | Gevolg voor de sessieduur |
|---|---|---|---|---|
| Gezicht | circa 25 cm | 20 tot 30 cm | 60 graden | Kort, de intensiteit vlakbij is hoog |
| Schouder of knie | circa 30 cm | 25 tot 30 cm | 60 graden | Kort tot gemiddeld, klein vlak |
| Hele rug | circa 60 cm | 30 tot 40 cm | 90 graden | Langer, de intensiteit per cm2 is lager |
| Twee mensen naast elkaar | circa 120 cm | 40 tot 60 cm | 120 graden | Duidelijk langer, of dichterbij |
Dit zijn rekenvoorbeelden op basis van tabel 1, geen productspecificaties. Ze gaan uit van een enkele bron, terwijl een paneel met overlappende kegels gunstiger uitpakt.
De hoeken zijn geen voorschrift: een groot vlak kan ook met smalle leds als je verder weg gaat staan, maar dan lever je intensiteit in. Voor de keuze tussen klein en groot is het artikel over een klein paneel of een full body paneel een goed vertrekpunt.
Zelf bepalen welke hoek en afstand bij je passen
- Bepaal het lichaamsdeel en het gewenste vlakMeet globaal hoe breed is wat je wilt belichten: een gezicht ruwweg 20 tot 25 cm, een schouder of knie 25 tot 30 cm, een rug al gauw 50 tot 60 cm.
- Zoek de stralingshoek op of vraag hem opStaat er geen hoek in graden in de specificaties, vraag hem dan op bij de klantenservice, en vraag erbij of het de kale led is of de hoek na optiek.
- Reken de vlekdiameter uit voor je gebruikelijke afstandVermenigvuldig je afstand met 0,536 bij 30 graden, 1,155 bij 60 graden, 2,0 bij 90 graden of 3,464 bij 120 graden. Controleer je uitkomst tegen tabel 1.
- Controleer of je lichaamsdeel binnen het vlak valtZet het paneel aan, ga op de berekende afstand zitten en kijk waar het felle deel ophoudt. Valt alles erbinnen, dan klopt je afstand.
- Stel de afstand bij en leg hem vastIs het vlak te klein, ga verder weg; valt er veel licht naast je lichaam, kom dichterbij. Noteer daarna de afstand in centimeters.
- Houd de sessieduur consistentLiggen afstand en hoek vast, dan ligt de intensiteit ook vast. Kies een sessieduur en houd die aan; verander je de afstand, pas dan de duur aan.
Twee panelen, twee manieren van gebruik
Het verschil tussen een compact en een groot paneel is hetzelfde als dat de hoek maakt: gericht op een klein vlak tegenover ruim over een groot vlak. Zie Lumi 110 of Lumi 700.
- 31 x 22 x 6 cm en 2,5 kg, compact en bedoeld voor gericht gebruik
- 630 en 660 nm rood, 810 tot 940 nm nabij-infrarood en 480 nm blauw
- 60 dagen bedenktijd en 2 jaar garantie
- 91 x 30 x 6 cm en 8,5 kg, voor een groot vlak in een keer
- 630 en 660 nm rood, 810 tot 940 nm nabij-infrarood, 480 nm blauw
- 60 dagen bedenktijd en 2 jaar garantie
Bij de Lumi 110 werkt het kleine vlak in je voordeel: dichtbij, kort, makkelijk te verplaatsen. Bij de Lumi 700 draait het om de hoogte van 91 cm, waardoor een groot deel van de romp in een keer in het vlak valt. Een overzicht staat bij de roodlicht panelen van Luxyor, en wie voor het eerst uitzoekt begint bij de gids over een roodlicht paneel kopen.
Tot slot
De stralingshoek is een verdelingsgetal en meer niet: hij bepaalt over hoeveel huid het licht wordt uitgesmeerd, maar voegt niets toe aan het vermogen van de leds. Smal geeft een hoge intensiteit op een klein vlak, breed het omgekeerde, en het oppervlak verandert met het kwadraat van de breedte.
Bij een echt paneel valt het gunstiger uit dan de rekensom van een losse led suggereert, omdat honderden kegels elkaar overlappen. Vlakbij is de dekking gelijkmatig, aan de randen zakt de intensiteit terug, en verder weg gaat de hoek van de losse leds meespelen. Ook een stabiele aansturing telt mee, waarover het artikel over een flikkervrij roodlicht paneel gaat.
Voor de Luxyor panelen publiceren wij geen stralingshoek, omdat die waarde niet in de openbare specificaties staat. Wij noemen liever geen getal dan een getal dat niet gemeten is; wie hem nodig heeft, vraagt hem op bij de klantenservice. Kies verder je afstand op het vlak dat je wilt belichten, leg die vast en houd je sessieduur consistent.
Veelgestelde vragen
Wat betekent de stralingshoek van een roodlicht paneel?
De stralingshoek is de volledige hoek waarbinnen de intensiteit is teruggelopen tot de helft van de piek in het midden, ook wel de halfwaardehoek genoemd. Bij 60 graden is de intensiteit op 30 graden naar links en naar rechts nog precies de helft. Buiten die kegel houdt het licht niet op, het zakt alleen verder weg.
Is 30 graden beter dan 60 of 120 graden?
Nee, het is een ontwerpkeuze en geen kwaliteitskenmerk. Een smallere hoek concentreert hetzelfde optische vermogen op een kleiner vlak, dus hogere intensiteit maar minder dekking. Een bredere hoek doet het omgekeerde. Er komt geen licht bij, het wordt alleen anders verdeeld.
Hoe reken ik uit hoe breed de lichtvlek wordt?
Gebruik: diameter is 2 keer de afstand keer de tangens van de halve stralingshoek. Vermenigvuldig je afstand met 0,536 bij 30 graden, met 1,155 bij 60 graden, met 2,0 bij 90 graden of met 3,464 bij 120 graden. Op 30 cm geeft 60 graden dus ongeveer 34,6 cm.
Waarom daalt de intensiteit zo hard bij een bredere hoek?
Omdat de oppervlakte van de vlek schaalt met het kwadraat van de diameter. Wordt de vlek twee keer zo breed, dan valt dezelfde lichtstroom over ongeveer vier keer zoveel oppervlak. Van 60 naar 120 graden is de vlek drie keer zo breed en dus negen keer zo groot in oppervlak.
Geldt de berekening ook voor een compleet paneel?
Niet een op een. Een paneel is een raster van tientallen tot honderden leds waarvan de kegels elkaar overlappen, waardoor de dekking dichtbij gelijkmatiger is dan de rekensom van een losse led suggereert. Aan de randen valt de intensiteit terug, omdat daar minder kegels overlappen.
Wat is de stralingshoek van de Luxyor panelen?
Die waarde staat niet in de openbare specificaties, dus wij noemen er geen getal bij. Een niet gemeten en niet gepubliceerde waarde noemen zou een schijnzekerheid geven. Wil je hem weten, vraag hem dan op bij de klantenservice, en vraag erbij of het de kale led is of de hoek na optiek.
Kan een lens de hoek van de led veranderen?
Ja. Lenzen en reflectorkapjes herverdelen het licht, en de hoek van de lens overruled die van de led. Zit er een lens van 30 graden op een led die van zichzelf 120 graden straalt, dan verlaat een bundel van ongeveer 30 graden het paneel. Verbreden kan een lens maar tot op zekere hoogte.
Welke hoek past bij een gezicht en welke bij een rug?
Voor een gezicht of een knie is een vlek van 25 tot 30 cm genoeg, wat op 20 tot 30 cm afstand met ongeveer 60 graden lukt. Voor een hele rug wil je circa 60 cm, wat op 30 tot 40 cm eerder om 90 graden vraagt. Bij een bredere hoek ligt de intensiteit per vierkante centimeter lager, dus wordt de sessie langer.
